怎么識別貼片電阻封裝大小。貼片電阻的封裝包含01005、0201、0402、0603、0805、1206、1210、1812、2010、2512，可能都知道這些封裝，但是具體大小就不能完全區分了。
這里用一個非常常見的物體對比，可以非常直觀的就能感受到他們之間大小的區別。
先來一張米圖：
大米的大小和1206的大小是差不多的，
1/2大小就是0805
1/3大小就是0603
1/5大小就是0402
1/9大小就是0201
頭發絲就是01005

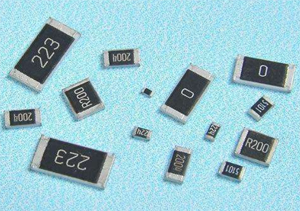

當然這只是簡單的區分，對于電子工程師就需要嚴格了解每個貼片電阻封裝的具體尺寸，這就需要去查詢不同封裝的規格書了。
這里烜芯已經整理好了供大家使用：
| 封裝 | L | W | H | A | B |
| 01005 | 0.40±0.02 | 0.20±0.02 | 0.13±0.02 | 0.10±0.05 | 0.10±0.03 |
| 0201 | 0.60±0.03 | 0.30±0.03 | 0.23±0.03 | 0.10±0.05 | 0.15±0.05 |
| 0402 | 1.00±0.10 | 0.50±0.05 | 0.35±0.05 | 0.20±0.10 | 0.25±0.10 |
| 0603 | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 |
| 0805 | 2.00±0.15 | 1.25±0.15 | 0.55±0.10 | 0.40±0.20 | 0.40±0.20 |
| 1206 | 3.10±0.15 | 1.55±0.15 | 0.55±0.10 | 0.45±0.20 | 0.45±0.20 |
| 1210 | 3.10±0.10 | 2.60±0.20 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 |
| 1812 | 4.50±0.20 | 3.20±0.20 | 0.55±0.20 | 0.50±0.20 | 0.50±0.20 |
| 2010 | 5.00±0.10 | 2.50±0.20 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 |
| 2512 | 6.35±0.10 | 3.20±0.20 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 |
