1．半導體三極管非門

（1）電路組成及符號

如圖3.11所示是半導體三極管非門電路及符號。UA是輸入信號，其低電平為0V，高電平為5V，UY是輸出信號，VCC是電源電壓。

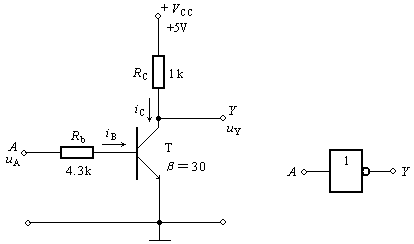

圖3.11 三極管非門電路

（2）工作原理

①UA＝UiL＝0V時，三極管T顯然是截止的，因此IB＝0、IC＝0，所以UY＝UOH＝VCC＝5V。

②UA＝UiH＝5V時

IB＝ UiH –UBE 5 –0.7 1mA

Rb 4.3

IBS≈ MA

由于IB＞IBS，所以T飽和導通，有UY＝UOL＝UCES≤0.3V。整理分析估算結果可得圖3.11（A）所示電路的輸入、輸出電壓關系表，見表3.7。若用A、Y分別表示UA、UY，用0表示低電平，用1表示高電平，則可得如表3.8所示真值表。由表3.8可知，圖3.11（A）所示電路實現了非邏輯運算，是一個由半導體三極管組成的非門電路。
