ULN2003A是一個7路反向器電路，即當輸入端為高電平時ULN2003A輸出端為低電平，當輸入端為低電平時ULN2003A輸出端為高電平。由于ULN2003A是集電極開路輸出，為了讓這個二極管起到續流作用，必須將COM引腳（pin9）接在負載的供電電源上，只有這樣才能夠形成續流回路。也可以作為一些器件，如步進電機的驅動電路。

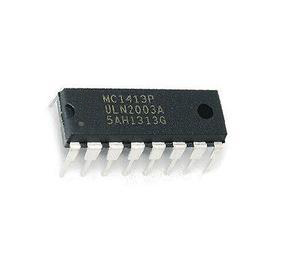

1.uln2003a中文資料
ULN是集成達林頓管IC，內部還集成了一個消線圈反電動勢的二極管，可用來驅動繼電器。的輸出端允許通過電流為200mA，飽和壓降VCE 約1V左右，耐壓BVCEO 約為36V。它是雙列16腳封裝，NPN晶體管矩陣，最大驅動電壓=50V，電流=500mA，輸入電壓=5V，適用于TTL COMS，由達林頓管組成驅動電路。用戶輸出口的外接負載可根據以上參數估算。采用集電極開路輸出，輸出電流大，故可直接驅動繼電器或固體繼電器，也可直接驅動低壓燈泡。通常單片機驅動ULN2003時，上拉2K的電阻較為合適，同時，COM引腳應該懸空或接電源。
2.uln2003數據手冊

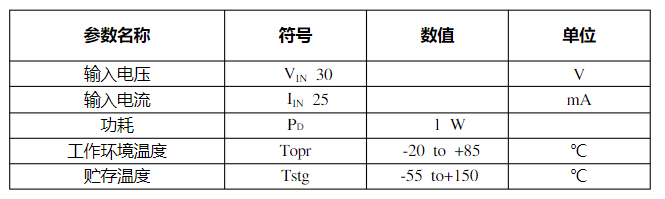

極限值(若無其它規定，Tamb=25℃)
電特性(若無其它規定，Tamb=25℃)

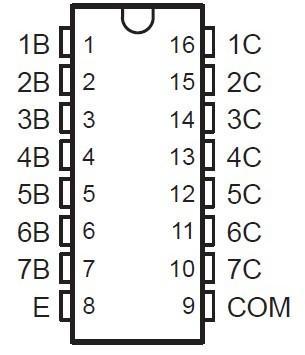

3.uln2003a引腳圖及功能
引腳1：CPU脈沖輸入端，端口對應一個信號輸出端。
引腳2：CPU脈沖輸入端。
引腳3：CPU脈沖輸入端。
引腳4：CPU脈沖輸入端。
引腳5：CPU脈沖輸入端。
引腳6：CPU脈沖輸入端。
引腳7：CPU脈沖輸入端。
引腳8：接地。
引腳9：該腳是內部7個續流二極管負極的公共端，各二極管的正極分別接各達林頓管的集電極。用于感性負載時，該腳接負載電源正極，實現續流作用。如果該腳接地，實際上就是達林頓管的集電極對地接通。
引腳10：脈沖信號輸出端，對應7腳信號輸入端。
引腳11：脈沖信號輸出端，對應6腳信號輸入端。
引腳12：脈沖信號輸出端，對應5腳信號輸入端。
引腳13：脈沖信號輸出端，對應4腳信號輸入端。
引腳14：脈沖信號輸出端，對應3腳信號輸入端。
引腳15：脈沖信號輸出端，對應2腳信號輸入端。
引腳16：脈沖信號輸出端，對應1腳信號輸入端。
