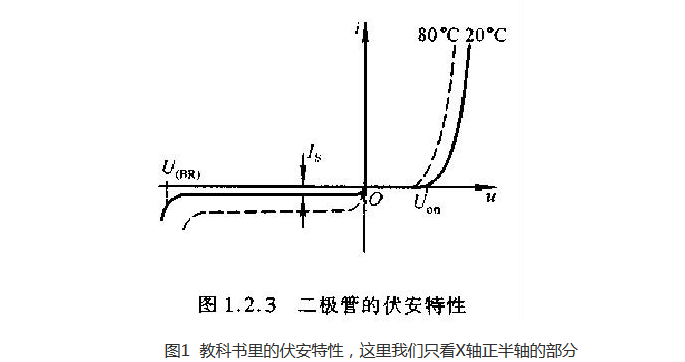

普通二極管的伏安特性如下圖：

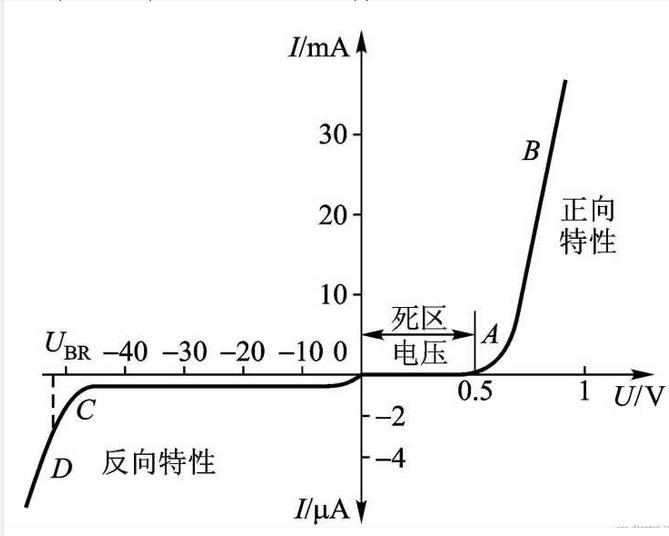

1、普通二極管在電流流過時，會產生約0.7-1.7伏特的電壓降，不過肖特基二極管的電壓降只有0.15-0.45伏特，因此可以提升系統的效率。

2、肖特基二極管是利用金屬-半導體接面作為肖特基勢壘，以產生整流的效果，和普通二極管中由半導體-半導體接面產生的P-N接面不同。

3、肖特基勢壘的特性使得肖特基二極管的導通電壓降較低，而且可以提高切換的速度。

4、二極管由流過正向電流的導通狀態，切換到不導通狀態所需的時間。普通二極管的反向恢復時間大約是數百nS，若是高速二極管則會低于一百nS，肖特基二極管沒有反向恢復時間，因此小信號的肖特基二極管切換時間約為數十pS，特殊的大容量肖特基二極管切換時間也才數十pS。由于普通二極管在反向恢復時間內會因反向電流而造成EMI噪聲。肖特基二極管可以立即切換，沒有反向恢復時間及反相電流的問題。

肖特基二極管是以其發明人肖特基博士（Schottky）命名的，SBD是肖特基勢壘二極管（SchottkyBarrierDiode,縮寫成SBD）的簡稱。SBD不是利用P型半導體與N型半導體接觸形成PN結原理制作的，而是利用金屬與半導體接觸形成的金屬－半導體結原理制作的。因此，SBD也稱為金屬－半導體（接觸）二極管或表面勢壘二極管，它是一種熱載流子二極管。

下面為肖特基二極管：

二極管基礎知識

首先說一下二極管的導通壓降的問題，念書的時候老師為了讓我們少動腦筋，就直接告訴我們二極管硅管的導通壓降是0.7V。記住就行了?？衫蠋煕](méi)有說二極管在0.7V導通以后的電流是多大呢。我們首先看一個例子，這也是我不動腦子的結果。

我單獨拿出SM340A二極管用萬用表量了下它的導通壓降是0.16V，但是在電路板通電的情況下，測量電路板上的SM340A，發現導通壓降變?yōu)?.28V。因?yàn)閱为?dú)用萬用表測量的時候，流過二極管的電流非常小，而在電路板上的二極管電流會相對很大。所以二極管的導通壓降是隨著電流的大小變化，在一定范圍波動，波動范圍不大，因?yàn)槎O管有個特點就是鉗位作用?？傮w來說，二極管導通時是一個電流型器件，而不是一個電壓型器件，其兩端是因?yàn)殡娏魉杂须妷海皇怯须妷核杂须娏?。要明白一點，在二極管導通以后，二極管的導通電阻非常小，就是導線。

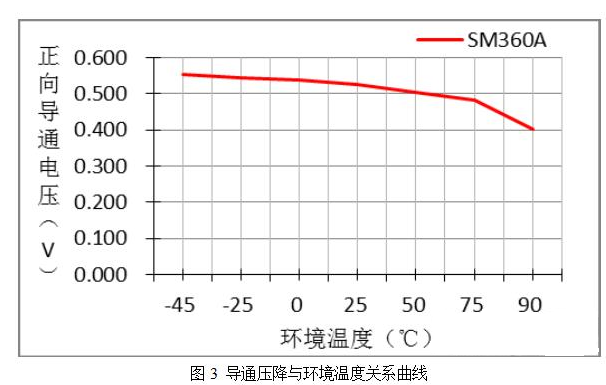

首先我要說的是二極管的IF-VF曲線不只是書上那一種。這個在學習的時候不能思維被老師定勢了。這個很可怕。其次看SM340A在25℃溫度下，0.01A的導通電流對應的導通壓降大約是0.28V，而且0.01A-0.1A的范圍的導通壓降基本沒怎么變化。0.01A以下的部分沒有畫出來，并不代表沒有。我一開始實際測得的壓降0.16V，應該是二極管電流非常小于0.01A的情況下。第三要注意每個二極管隨溫度變化的走向。設計的時候，有時候要考慮溫度因素。
