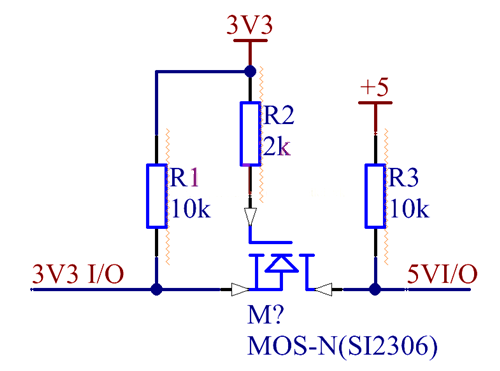

如圖所示，是 NMOS 場效應管 雙向電平轉換電路。
雙向傳輸原理：
為了方便講述，定義 3.3V 為 A 端，5.0V 為 B 端。
A端輸出低電平時（0V），MOS管導通，B端輸出是低電平（0V）
A端輸出高電平時（3.3V），MOS管截至，B端輸出是高電平（5V）
A端輸出高阻時（OC），MOS管截至，B端輸出是高電平（5V）
B端輸出低電平時（0V） ，MOS管內的二極管導通，從而使MOS管導通，A端輸出是低電平（0V）
B端輸出高電平時（5V） ，MOS管截至，A端輸出是高電平（3.3V）
B端輸出高阻時（OC） ，MOS管截至，A端輸出是高電平（3.3V）
優點：
1、適用于低頻信號電平轉換，價格低廉。
2、導通后，壓降比三極管小。
3、正反向雙向?qū)ǎ喈?dāng)于機械開關。
4、電壓型驅動，當然也需要一定的驅動電流，而且有的應用也許比三極管大。
當我們在使用3.3V的單片機（比如STM32）的時候，電平轉換在所難免，經常會遇到3.3V轉5V，或者5V轉3.3V的情況，這里介紹一個簡單的電路，可以實現兩個電平的相互轉換(注意是相互,雙向的，不是單向的)。

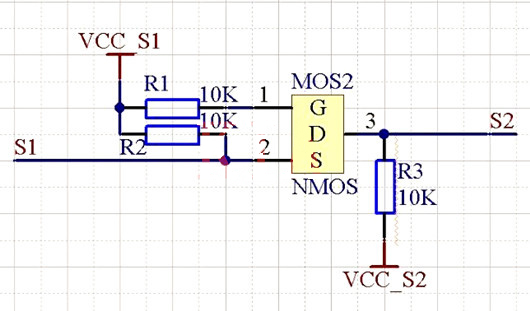

電路十分簡單，僅由3個電阻加一個MOS管構成，電路圖如下:

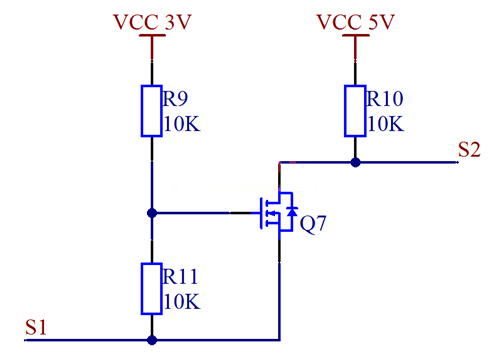

上圖中，S1，S2為兩個信號端，VCC_S1和VCC_S2為這兩個信號的高電平電壓。
另外限制條件為:
1、VCC_S1<=VCC_S2.
2、S1的低電平門限大于0.7V左右(視NMOS內的二極管壓降而定).
3、Vgs<=VCC_S1.
4、Vds<=VCC_S2
對于3.3V和5V/12V等電路的相互轉換，NMOS管選擇AP2306即可.原理比較簡單，可以自行分析，此電路已在多處應用，效果很好。
