分享一個外部電源和鋰電池自動切換電路（雙電源切換）：

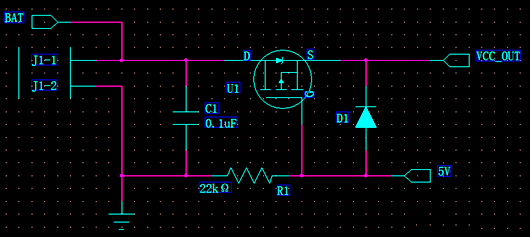

使用低Uth類型的PMOS管（如Uth=-2V）做開關。
當5V沒接入時，PMOS管的柵極通過電阻R1下拉到地（0V），鋰電池BAT（3.7~4.2V）通過MOS管的內部體二極管到達源極，源極電壓為（3~3.5）V，此時Ugs為（-3.5）V到（-3）V，Ugs < Uth，MOS管導通，輸出Vout=（3.7~4.2）V，（注當MOS管導通后，體二極管截止，不會有電流流過體二極管）。
當5V接入后，通過二極管D1到達源極，源極電壓為4.3V，柵極電壓為5V，Ugs=5-4.3=0.7V>Uth，此時MOS管關斷，輸出Vout=4.3V（5-0.7）。
