ocl和otl電路的區別
OTL電路
OTL電路是一種無輸出變壓器的電路方案，它直接將放大器的輸出連接到負載，沒有輸出電容耦合器。由于沒有輸出變壓器或電容，OTL電路通?？梢蕴峁└玫念l率響應和較低的失真。然而，OTL電路的輸出阻抗較高，因此它在驅動低阻抗負載時可能受到一些限制。OTL電路適用于需要高保真度和較小功率輸出的音頻應用。

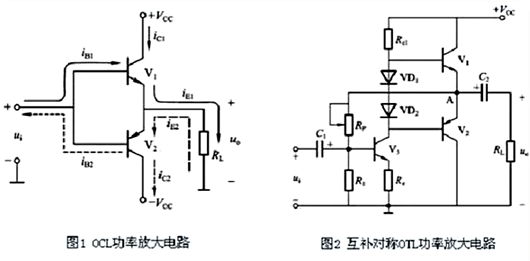

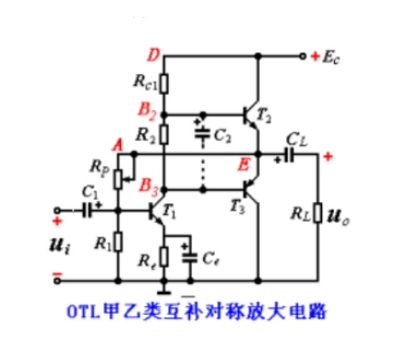

OTL電路采用互補對稱電路（NPN、PNP參數相同，互補對稱，輻射跟隨配置，串聯，中間兩管發射極輸出），輸出電容，單電源，電路輕便可靠。

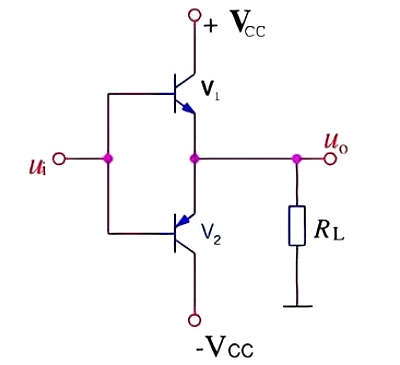

OCL電路
OCL電路則是一種無輸出電容器的電路方案，OCL電路通過一個輸出電容耦合器將放大器的輸出與負載（如揚聲器）連接起來。輸出信號經過電容耦合后傳輸?shù)截?fù)載，電容的作用是阻隔直流信號并允許交流信號通過。
這種設計使得OCL電路可以提供相對較高的功率輸出和較低的輸出阻抗，從而能夠驅動低阻抗的負載。OCL電路常見于功率放大器設計中，適用于需要高功率輸出的音頻應用。
在傳統的放大器電路中，輸出級通常使用一個輸出電容器來阻隔直流信號，以便只傳遞交流信號到負載。然而，輸出電容器的存在可能會引入一些不利影響，例如限制低頻響應和引起相位偏移。
為了克服這些問題，OCL電路被引入，通過直接連接放大器的輸出端和負載來消除輸出電容器。這種設計可以避免輸出電容的影響，減小了低頻響應的限制，并且簡化了電路結構。
OCL電路的特點
OCL電路的主要特點是通過電容來連接功率放大器輸出和揚聲器。這使得OCL電路可以獲得更好的低頻響應，并減少了內部螺旋。另外，OCL電路還可以提供高達200W的功率輸出，在需要大功率輸出時非常實用。
OTL電路的特點
OTL電路是一種不使用變壓器的放大器電路，因此可以消除因變壓器所帶來的一些缺陷。雖然OTL電路的功率輸出相對較低，但其特性具有很高的可靠性和穩定性。另外，OTL電路還可以提供更高的頻率響應和更少的諧波失真。
ocl和otl電路的優缺點
OCL的優缺點：優點是省去了輸出電容器，使系統的低頻響應更平滑；缺點是它必須由雙電源供電，這增加了電源的復雜性；
OTL的優缺點：優點是只需要一組電源即可供電；缺點是它需要一個大電容器，可以將一組電源轉換為兩組對稱的正負電源；低頻特性差。
