肖特基二極管定義
肖特基二極管，是一種具有低正向壓降和非常快速的開關動作的半導體二極管。當電流流過肖特基二極管時，肖特基二級管端子上有一個小的電壓降。普通二極管的電壓壓降在0.6V-1.7V之間，而肖特基二極管的電壓降通常在0.15V-0.45V之間。這種較低的電壓降提供了更好的系統效率和更高的開關速度。
在肖特基二極管中，半導體和金屬之間形成了一個半導體-金屬結，從而形成了肖特基勢壘。N型半導體作為陰極，金屬側作為二極管的陽極。這種肖特基勢壘導致低正向電壓降和非?？焖俚拈_關。

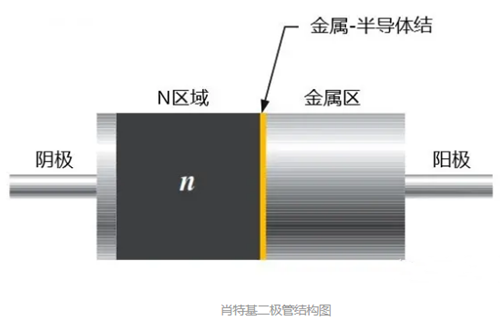

肖特基二極管是通過將摻雜的半導體區域（通常是N型）與金屬（例如金、銀、鉑）連接起來而形成的。不是PN結，而是金屬-半導體，如下圖所示。
肖特基二極管工作原理
通過控制電子流的方向來控制電路中的電流。當一個正向電壓施加到二極管的基極時，電子就會從基極流向集電極，從而使電路中的電流流動。當施加的電壓超過一定的閾值時，二極管就會失去控制作用，電路中的電流就會停止流動。
肖特基二極管好壞檢測方法
肖特基二極管的好壞可以通過測量其飽和電流和飽和電壓來判斷。飽和電流是指在飽和電壓下，二極管的電流值；飽和電壓是指在飽和電流下，二極管的電壓值。如果這兩個值都在正常范圍內，則說明肖特基二極管是好的。除此之外，我們還可以用儀器試試。
1）用指針式萬用表檢測。將萬用表置于“R×1”檔進行檢測，將黑色表筆連接到正極，將紅色表筆連接到負極。正常時，正向電阻值為2.5?3.5Ω，反向電阻值為無窮大。如果測得的正向和反向電阻值均無窮大或接近于0，則意味著肖特基二極管已開路或已被擊穿損壞。
2）用數字萬用表檢測。將萬用表放在二極管檔上并測量?jī)啥诵ぬ鼗O管的正向和反向電阻值。正常時，其正向電阻值（紅色表筆接到正極）為2.5-3.5Ω，反向電阻值為無窮大。如果測得的正向和反向電阻值均無窮大或接近于0，則意味著肖特基二極管已開路或已被擊穿損壞。
肖特基二極管怎么測量好壞
1. 使用萬用表：將萬用表選擇到二極管測試模式，一般是二極管測試（Diode test）模式或者正向電壓（Forward voltage）模式。確保萬用表的正負極正確連接到二極管的正負極。
2. 測量正向電壓降：將測試針觸碰到二極管的兩個引腳上，注意正負極的正確連接。如果測試結果顯示一個正向電壓值，比如0.2V-0.7V之間（具體數值取決于二極管型號），則說明二極管正常。如果顯示為無窮大或開路，則可能說明二極管存在開路或損壞。
3. 測量反向漏電流：將測試針觸碰到二極管的兩個引腳上，仍然保持正確的連接。在反向電壓下，觀察萬用表的讀數。如果讀數非常低，接近于零，則說明二極管反向漏電流很小，正常工作。如果讀數很高，接近于無窮大，則說明二極管可能存在漏電或損壞。
4. 根據規格書比對：查看二極管的規格書或數據表，確保測量結果與規格書中的參數相符。比如正向電壓降、額定電流等。
在測量肖特基二極管時，確保測試環境安全，避免過高的電壓或電流對測量設備和二極管造成損壞。
