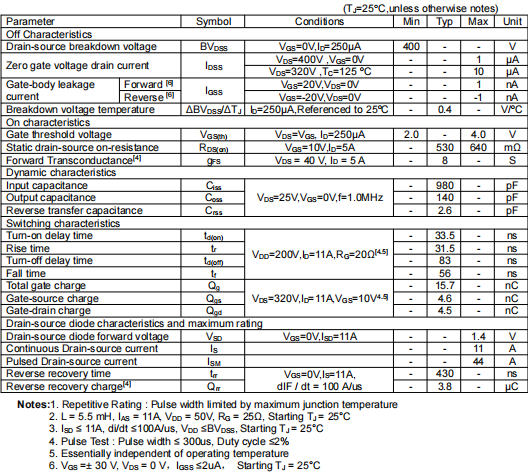

場效應管mos管參數字母含義
Cds漏-源電容
Cdu-漏-襯底電容
Cgd-柵-源電容
Cgs-漏-源電容
Ciss-柵短路共源輸入電容
Coss-柵短路共源輸出電容
Crss-柵短路共源反向傳輸電容
D-占空比（占空系數，外電路參數）
di/dt-電流上升率（外電路參數）
dv/dt-電壓上升率（外電路參數）
ID-漏極電流（直流）
IDM-漏極脈沖電流
ID（on）-通態漏極電流
IDQ-靜態漏極電流（射頻功率管）
IDS-漏源電流
IDSM-最大漏源電流
IDSS-柵-源短路時，漏極電流
IDS（sat）-溝道飽和電流（漏源飽和電流）
IG-柵極電流（直流）
IGF-正向柵電流
IGR-反向柵電流
IGDO-源極開路時，截止柵電流
IGSO-漏極開路時，截止柵電流
IGM-柵極脈沖電流
IGP-柵極峰值電流
IF-二極管正向電流
IGSS-漏極短路時截止柵電流
IDSS1-對管第一管漏源飽和電流
IDSS2-對管第二管漏源飽和電流
Iu-襯底電流
Ipr-電流脈沖峰值（外電路參數）
gfs-正向跨導
Gp-功率增益
Gps-共源極中和高頻功率增益
GpG-共柵極中和高頻功率增益
GPD-共漏極中和高頻功率增益
ggd-柵漏電導
gds-漏源電導
K-失調電壓溫度系數
Ku-傳輸系數
L-負載電感（外電路參數）
LD-漏極電感
Ls-源極電感
rDS-漏源電阻
rDS（on）-漏源通態電阻
rDS（of）-漏源斷態電阻
rGD-柵漏電阻
rGS-柵源電阻
Rg-柵極外接電阻（外電路參數）
RL-負載電阻（外電路參數）
R（th）jc-結殼熱阻
R（th）ja結環熱阻
PD-漏極耗散功率
PDM-漏極最大允許耗散功率
PIN-輸入功率
POUT-輸出功率
PPK-脈沖功率峰值（外電路參數）
to（on）-開通延遲時間
td（off）-關斷延遲時間
ti-上升時間
ton-開通時間
toff-關斷時間
tf-下降時間
trr-反向恢復時間
Tj-結溫
Tjm-最大允許結溫
Ta-環境溫度
Tc-管殼溫度
Tstg-貯成溫度
VDS-漏源電壓（直流）
VGS-柵源電壓（直流）
VGSF-正向柵源電壓（直流）
VGSR-反向柵源電壓（直流）
VDD-漏極（直流）電源電壓（外電路參數）
VGG-柵極（直流）電源電壓（外電路參數）
Vss-源極（直流）電源電壓（外電路參數）
VGS（th）-開啟電壓或閥電壓
V（ BR）DSS-漏源擊穿電壓
V（BR）GSS-漏源短路時柵源擊穿電壓
VDS（on）漏源通態電壓
VDS（sat）-漏源飽和電壓
VGD-柵漏電壓（直流）
Vsu-源襯底電壓（直流）
VDu-漏襯底電壓（直流）
VGu-柵襯底電壓（直流）
Zo-驅動源內阻
n-漏極效率（射頻功率管）
Vn-噪聲電壓
alD-漏極電流溫度系數
ards-漏源電阻溫度系數
