什么是檢波電路？
從高頻調幅信號中取出原調制信號的過程成為振幅解調，或振幅檢波，簡稱檢波。檢波電路的特點是檢波效率高、失真小、輸入電阻較高。
檢波電路主要分為包絡檢波電路、同步檢波電路。前者的檢波輸出電壓直接反映高頻調幅信號的包絡變化規律，適用普通調幅波的檢波。后者適用三種條幅博的檢波，但通常用于解調DSB、SSB。
二極管包絡檢波的工作原理

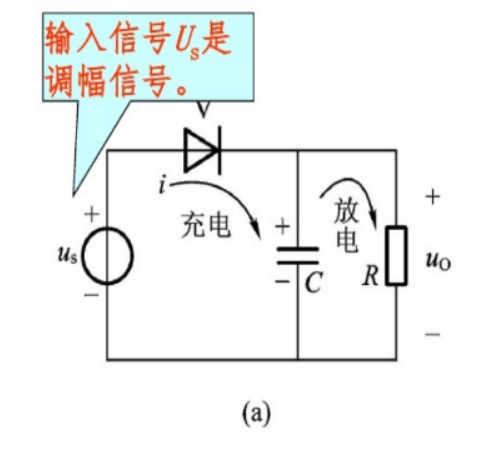

二極管包絡檢波電路的工作原理如圖所示：
它要求輸入信號的幅度在0.5V以上，為大信號檢波器。
當滿足Usm》0.5V，RC》》（1/Wc），R》》rD時，可認為U0約等于Usm。

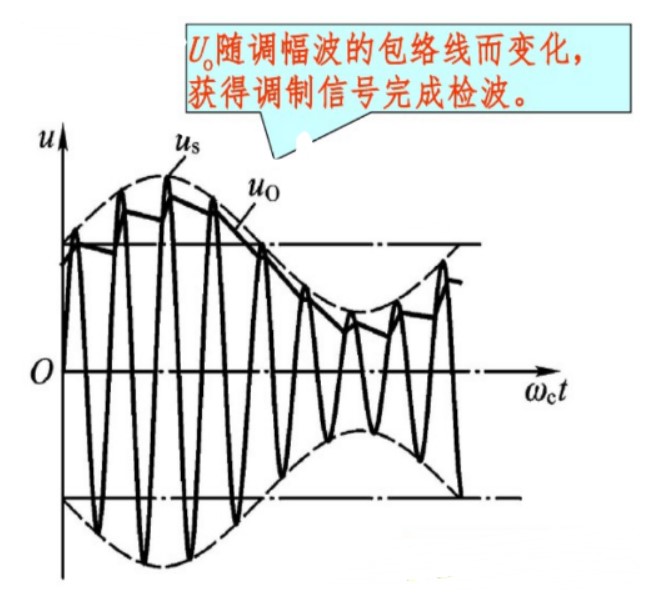

而U0的大小與輸入電壓的峰值接近相等，所以二極管包絡檢波電路也叫作包絡峰值檢波器。
二極管包絡檢波電路是一種常用的信號檢波電路，它可以將高頻信號轉化為低頻信號，并將其用于檢測、測量等應用中。其原理如下：
當高頻信號經過二極管后，由于二極管具有非線性特性，只有正半周的信號能夠被導通，而負半周的信號則被截止。這樣就形成了一個類似于整流器的作用，使得高頻信號被轉化為低頻信號，即信號的包絡。
接下來，通過一個低通濾波器（通常是一個RC濾波電路）將轉化后的信號進行濾波，去除其中的高頻成分，留下低頻包絡信號。這樣就得到了一個與原信號包絡相同、頻率較低的信號。
由于二極管包絡檢波電路具有簡單、高效、低成本等優點，被廣泛應用于無線電通信、廣播、雷達、測量儀器等領域。需要注意的是，在實際應用中，還需要考慮二極管的偏置電壓、工作點等參數，以確保電路的穩定性和精度。
