線性電源和開關電源的區別及聯系介紹

開關電源和線性電源作為電子設備的核心部件，也備受關注。從概念上來講，開關電源和線性電源似乎有些共通之處，但它們實際上并不相同。今天將詳談它們的區別及聯系。

開關電源和線性電源的不同及聯系

1、穩壓器的不同

何為開關電源和線性電源，從字面上可以理解為：使用開關穩壓器制作的電源是開關電源，使用線性穩壓器制作的電源是線性電源。

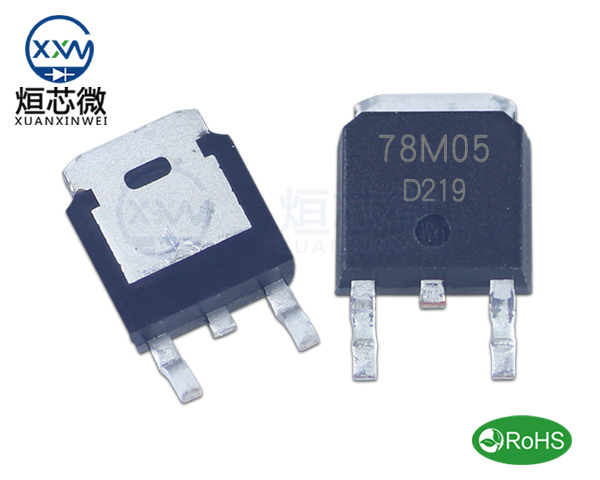

線性穩壓器是提供電阻分壓功能的電子部件，只能用于降壓變換，輸出電流幾乎等于輸入電流，當輸入輸出壓差過大，系統轉換效率低。優點是噪聲低、使用簡單、輸出電壓純凈。

開關穩壓器是通過功率管的不斷開關，配合儲能元器件實現電壓變換的電子部件，根據系統電路中器件的連接方式不同，可實現直流升壓、降壓、負壓等多種功能。理想狀態下的開關穩壓器的電容電感不會有能量損耗，所以系統轉換效率相對較高。缺點是由于功率管開關和儲能器件的電磁變化，輸出電壓紋波和噪聲大，容易產生電磁干擾，成本也高。

2、調壓方式不同

線性電源的調壓可看成調阻值，相當于通過調節滑動變阻器使電壓發生改變；

開關電源是通過調節開關的頻率使得電壓發生變化。

3、工作頻率不同

開關電源的工作頻率基本上是50kHZ，是線性穩壓電源的1000倍，這也使得整流后的濾波效率提高了1000倍。在相同的紋波輸出電壓下，開關電源濾波電容的容量是線性穩壓電源中濾波的1/500-1/1000。

4、穩壓范圍不同

線性電源只能用于降壓變化，穩壓范圍短；

開關電源穩壓范圍寬。因?yàn)殚_關電源的輸出電壓是有激勵信號的占空比來調節的，輸入信號信號電壓的變化可以通過調頻或調寬來進行補償。這樣，在工頻電網電壓變化較大時，它仍能夠保證有較穩定的輸出電壓。
