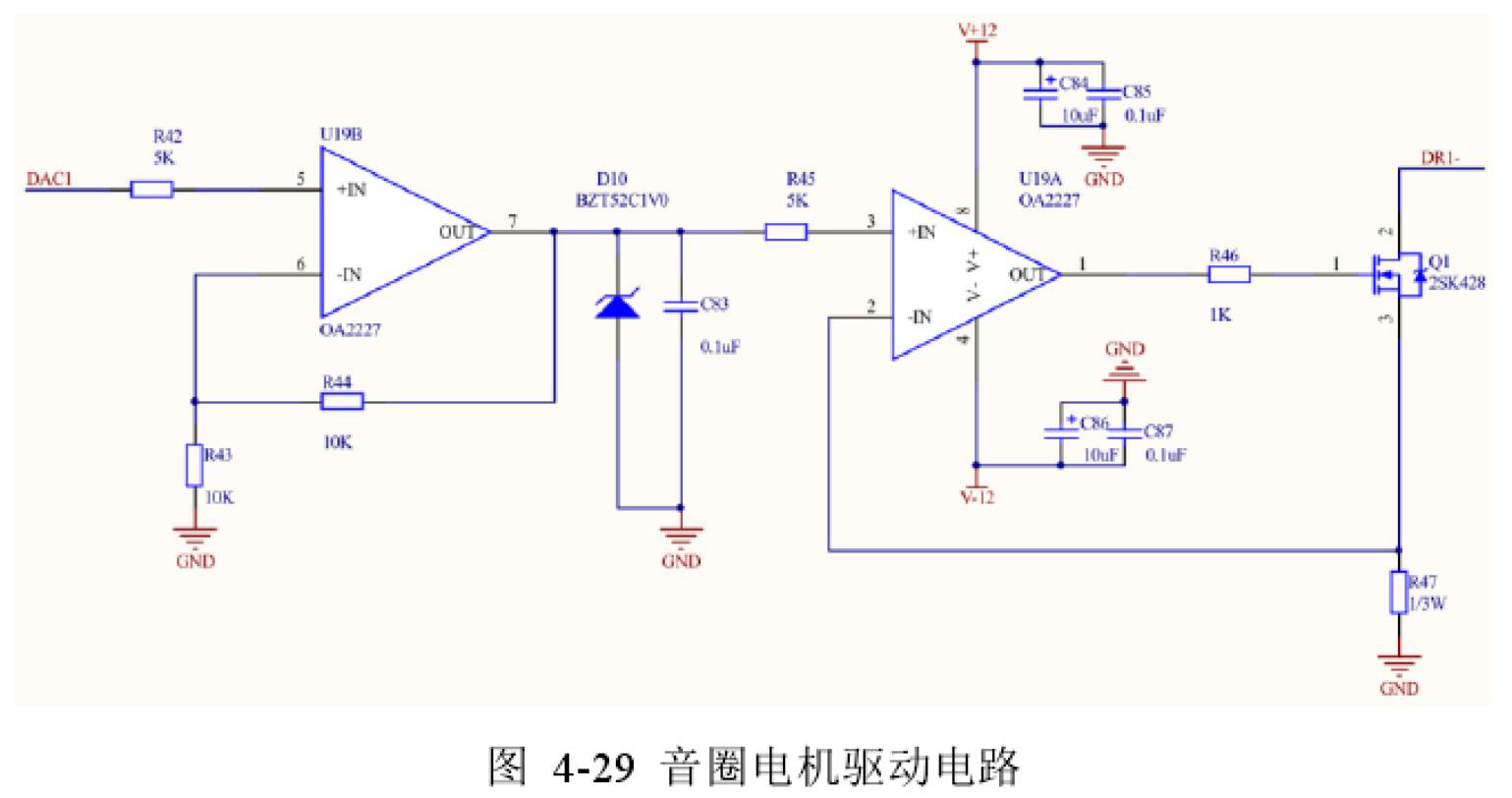

控制信號從單片機的DAC接口取出，經過一級放大電路放大兩倍，由一個限壓二極管把電壓限制在1V防止異常信號放大后燒毀電機。驅動電流使用的是放大器和MOS管組成的電壓源轉電流源電路。過電流為I=Vin/R47， NMOS管采用的是2SK428開關管。

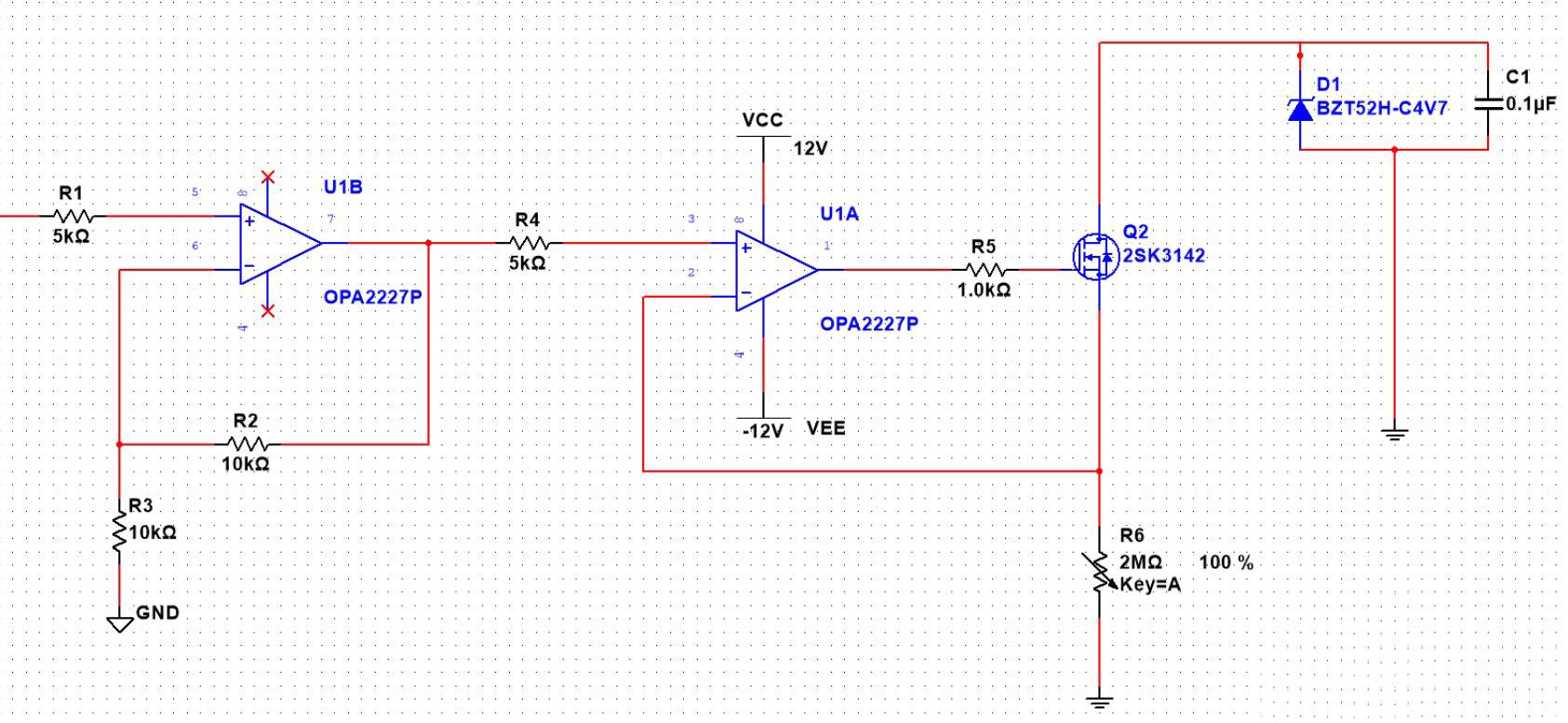

音圈電機的最大電壓是4.8V，最大電流是1.21A。經過multisim仿真后輸出大概滿足設計要求，我的問題是這個驅動電路應該如何和音圈電機連接。1種是驅動電路的輸出和音圈電機的正極相連，音圈電機的負極和地GND相連。2種是需要外接一個6.5V的電壓，此時的驅動電路應該如何與音圈電機連接，電路圖如下：

音圈電機應用原則

音圈電機有它獨特的應用，是旋轉電機所不能替代的。但是并不是任何場合使用直線感應電機都能取得良好效果。為此必須首先了解音圈電機的應用原則，以便能恰到好處地應用它。其應用原則有以下幾個方面：

1.選擇合適的運動速度。音圈電機的運動速度與同步速度有關，而同步速度又正比于極距。因此極距的選擇范圍決定了運動速度的選擇范圍。

2.要有合適的推力。旋轉電機可以適應很大的推力范圍。將旋轉電機配上不同的變速箱，可以得到不同的轉速和轉矩。在低速的場合，轉矩可以擴大幾十到幾百倍，以至于用一個很小的旋轉電機就可以推動一個很大的負載，當然功率是守恒的。音圈電機（馬達）則不同，它無法用變速箱改變速度和推力，因此它的推力無法擴大。要得到比較大的推力，只有依靠加大電動機的尺寸。這有時是不經濟的。一般來說，在工業應用中，音圈電機適用于推動輕載。

3.要有合適的往復頻率。在工業應用中，音圈電機是往復運動的。為了達到較高的勞動生產率，要求有較高的往復頻率。

4.要有合適的定位精度。在許多應用場合，電動機運行到位時由機械限位使之停止運動。為了使在到位時沖擊小，可以加上機械緩沖裝置。在沒有機械限位的場合，比較簡單的定位方法是，在到位前通過行程開關控制，對電機做反接制動或能耗制動，使在到位時停下來。而音圈電機具有非常高的定位精度。
