二極管額定電流,定義,標準與應用解析

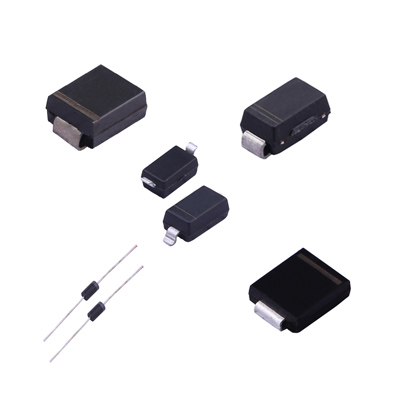

二極管作為電子電路中的基礎元件，其額定電流是決定器件可靠性與適用場景的核心參數之一。本文基于半導體物理原理及行業標準，系統闡述二極管額定電流的定義依據、測試方法及工程選型要點，為設計人員提供技術參考。
二極管作為電子電路中的基礎元件，其額定電流是決定器件可靠性與適用場景的核心參數之一。本文基于半導體物理原理及行業標準，系統闡述二極管額定電流的定義依據、測試方法及工程選型要點，為設計人員提供技術參考。
一、額定電流的工程定義
二極管的額定電流（Forward Average Current,IF）指在特定環境溫度（通常為25℃）及散熱條件下，器件可長期穩定工作的最大正向平均電流（如圖1所示）。該參數由半導體材料特性、封裝熱阻及工藝水平共同決定，具體表現為：
1.熱穩定性邊界：電流通過PN結產生的焦耳熱
需低于材料結溫上限（硅管≤150℃，碳化硅管≤175℃），否則將引發熱擊穿。
2.載流能力極限：受摻雜濃度與結面積限制，過高的電流密度會導致載流子遷移率下降，加劇導通壓降（VF）的非線性畸變。
2.載流能力極限：受摻雜濃度與結面積限制，過高的電流密度會導致載流子遷移率下降，加劇導通壓降（VF）的非線性畸變。
行業標準示例：
1N4007整流管：額定電流1A（測試條件：25℃環境，自然冷卻）。
肖特基二極管SS34：額定電流3A（需配合散熱片在高溫環境下使用）。
二、額定電流的測試方法與標準差異
根據IEC 60747-1標準，二極管額定電流的測試需滿足以下條件：
1.測試波形：
直流測試：施加恒定直流電流，記錄器件溫升不超過限值時的最大電流（適用于工頻整流場景）。
方波測試：以占空比≤50%的脈沖電流測試，計算等效平均電流（適用于高頻開關電路）。
注：相同標稱電流下，方波測試的二極管可承受更高直流電流（因瞬時功耗更低）。
2.溫度補償：
測試需在恒溫箱中進行，確保結溫與標稱值一致。例如，硅二極管在75℃時的允許電流需降額至標稱值的70%-80%。
三、影響額定電流的關鍵因素
2.材料特性：
硅二極管：正向壓降（VF）隨溫度升高而降低，易引發熱失控，需嚴格限制電流裕量。
碳化硅（SiC）二極管：VF隨溫度上升而增大，具備自限流特性，適合并聯使用 。
四、工程選型與降額設計指南
四、工程選型與降額設計指南
1.基礎選型公式：
K 溫度 ：溫度降額系數（參考圖2曲線）。
K 溫度 ：溫度降額系數（參考圖2曲線）。
K 散熱 ：散熱條件系數（自然冷卻取0.5，加裝散熱器取0.8）
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
典型場景應用：
開關電源整流：選用IF≥1.5倍負載電流的肖特基二極管（如SS56，IF=5A）。
光伏逆變器：需耐受高溫環境，優先選擇SiC二極管（如C3D02060，IF=2A@100℃）。
失效預防措施：
并聯使用：硅二極管因負溫度系數需串聯均流電阻；SiC二極管可直接并聯。
實時監控：通過檢流電阻或溫度傳感器監測結溫，觸發過流保護。
五、行業趨勢與技術創新
根據Yole Développement數據，2023年全球二極管市場規模達62億美元，其中寬禁帶半導體二極管（SiC/GaN）占比提升至18%。新一代產品的額定電流密度較硅器件提高3-5倍，同時支持200℃以上高溫工作，正在電動汽車電驅系統、數據中心電源等領域加速替代傳統方案 15 16。
結語
二極管的額定電流并非固定值，而是與工作環境、散熱設計及電路動態特性緊密相關。工程師需結合實測數據與降額規則進行選型，以確保系統長期可靠性。
