在現代開關電源設計中，MOSFET作為核心的開關元件，其性能表現直接決定了電源的轉換效率、熱管理需求以及系統的整體穩定性。盡管MOSFET具備低導通電阻和高效開關的特性，但在實際運行中，各類損耗問題仍然會對系統性能產生顯著影響。深入分析MOSFET的損耗機制，并采取有效的優化選型策略，是提升開關電源性能的關鍵所在。

一、MOSFET工作損耗的類型

1.1 導通損耗

當MOSFET完全開啟時，漏極電流流經導通電阻（RDS(on)）會產生導通損耗。該損耗與RDS(on)值和工作電流成正比，同時受工作環境溫度的影響。選擇低RDS(on)的MOSFET能夠有效降低導通損耗，提升電源效率。

1.2 截止損耗

在MOSFET關斷狀態下，漏源電壓（VDS(off)）下的漏電流（IDSS）會導致截止損耗。盡管此類損耗通常較小，但在高頻工作條件下，其累積效應可能對效率產生顯著影響。

1.3 開啟過程損耗

MOSFET從關斷到導通的過渡過程中，漏源電壓（VDS(off_on)）與漏電流（IDS(off_on)）的重疊部分會產生開啟過程損耗。該損耗受開關頻率和電流波形的影響較大，選擇開關速度快的MOSFET有助于降低此類損耗。

1.4 關斷過程損耗

與開啟過程類似，MOSFET從導通到關斷的過渡過程中，漏電流的衰減和漏源電壓的上升會產生關斷過程損耗。需要精確計算電壓與電流波形的重疊部分，以準確估算損耗大小。

1.5 驅動損耗

MOSFET的柵極驅動電荷（Qg）在開關過程中會產生驅動損耗。該損耗與驅動電壓（Vgs）、開關頻率和總柵極電荷（Qg）密切相關。在高頻應用中，選擇低Qg的MOSFET能夠有效減輕驅動電源的負擔。

1.6 輸出電容泄放損耗

MOSFET的輸出電容（Coss）在開關過程中會導致能量損耗，尤其是在導通期間電容存儲的能量通過漏極電流釋放時。此類損耗隨開關頻率的增加而加劇，選擇低Coss的MOSFET有助于減少高頻應用中的損耗。

1.7 體內寄生二極管損耗

MOSFET內部的寄生二極管在承載電流時會產生正向?qū)〒p耗和反向恢復損耗。在同步整流等特定電路設計中，體內二極管的損耗不可忽視，需重點關注其正向壓降和恢復電荷特性。

二、MOSFET選型的優化原則

2.1 電壓和電流規格匹配

MOSFET的額定電壓和電流應與電源系統的工作條件相匹配。建議MOSFET的最大工作電壓不超過其擊穿電壓（V(BR)DSS）的90%，而額定漏極電流（ID）應高于電源的最大工作電流，通常選擇額定電流的1.5至2倍。

2.2 低RDS(on)值選擇

低RDS(on)值能夠顯著降低導通損耗，提升電源效率。在選擇時需平衡低RDS(on)與芯片面積、成本之間的關系。

2.3 開關速度與驅動要求

高速開關應用中，應選擇開關速度快、總柵極電荷（Qg）小的MOSFET，以降低開啟和關斷過程損耗，并確保驅動電路能夠提供足夠的電流。

2.4 熱管理與散熱設計

良好的散熱設計是保證MOSFET可靠工作的關鍵。選擇低熱阻（Rth）的MOSFET，并配合合適的散熱器和散熱方式，能夠有效提高電源的穩定性和器件壽命。

2.5 選擇適合的封裝類型

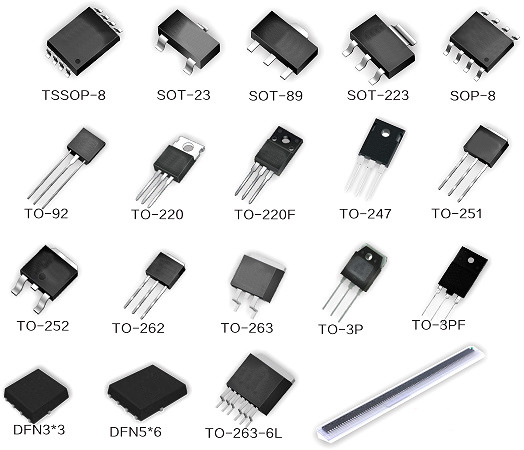

不同封裝類型的MOSFET在散熱性能和開關特性上存在差異。例如，D2PAK封裝的MOSFET具有較好的散熱性能和低寄生電感，非常適合高頻開關電源應用。

三、總結

MOSFET的損耗分析和優化選型是提升開關電源性能的核心環節。通過綜合考慮導通損耗、截止損耗、開關過程損耗、驅動損耗、輸出電容泄放損耗以及體內寄生二極管損耗，工程師可以精準選擇合適的MOSFET參數，如低RDS(on)、高開關頻率和較小的Qg值。同時，在設計中合理布局散熱方案，能夠顯著提高開關電源的效率，減少能量浪費，并延長系統的使用壽命。在高頻、高功率密度的電源設計中，這些優化策略將為實現高效、可靠的電源系統提供堅實保障。
