電動車防盜報警器電路解析
電動車防盜報警器的喇叭驅動電路，核心在于壓電陶瓷蜂鳴片的驅動發聲機制。

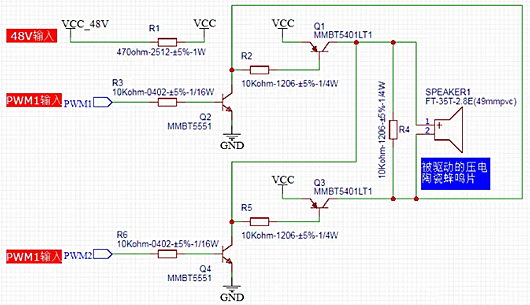

電路圖中，最右側的 SPEAKER1 為壓電陶瓷蜂鳴片，型號是 FT - 35T - 2.8E，配備直徑 49mm 的 PVC 膜。
以輸入電壓 48V 為例進行說明。PWM1 和 PWM2 是兩個關鍵的輸入控制信號，實質上是音頻信號。這兩個信號不能同時處于高電平狀態，否則會導致短路。

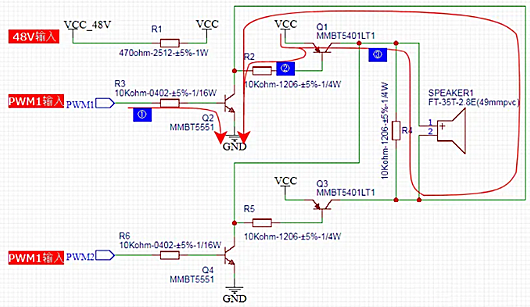

當 PWM1 處于高電平、PWM2 處于低電平時，Q4 和 Q3 不導通，此時蜂鳴片通過 Q2 和 Q1 導通來驅動發聲，導通過程如下：
PWM1 高電平使 Q2 的 be 極正向?qū)ā?/div>
主站蜘蛛池模板：
AV免费网站|
国产成人小说|
国产av一区最新精品|
国产精品久久777777|
中文字幕日产无码|
国产成人无码A片免费看|
a亚洲Va欧美va国产|
www.18av|
国产无遮挡又黄又爽高潮|
丁香色区网站地址|
影音先锋亚洲激情天堂|
乌海市|
肏屄视频在线播放|
国产精品大屁股1区二区三区|
精品久久久久久久久久久国产字幕|
国产XXXX|
又大又粗又爽免费视频a片|
亚洲成人在线|
黑人巨茎大战白人美女|
一级a一级a爱片免费免免…-百度-百度-|
亚洲AV自拍|
涞水县|
丝袜美腿视频一区二区三区|
中文字幕av久久激情|
中国女人一级做受免费视频|
久久精人人妻一区二区三区|
精品夜恋影院亚洲欧洲|
国外少妇视频网站|
日本大色情www成人亚洲|
黑人玩弄人妻中文在线|
伊人毛片|
久久久亚洲色|
97人人澡|
人妻熟女欲求不满在线|
福利导航在线|
久久精品不卡一区二区|
精品欧美一区二区精品久久|
久久亚洲国产成人精品性色|
欧美卡一卡二卡四卡免费|
免费高清A级毛片Aⅴ|
熟妇无码熟妇毛片|
Q2 導通后，Q1 的 eb 極正向?qū)ā?/div>
Q1 導通，進而驅動壓電陶瓷蜂鳴片發聲。

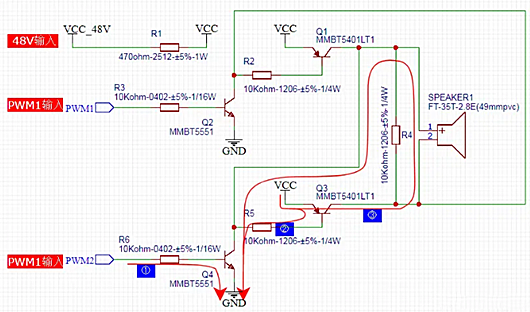

相反地，當 PWM2 為高電平、PWM1 為低電平時，Q2 和 Q1 不導通，蜂鳴片則通過 Q4 和 Q3 導通來驅動發聲，具體過程為：
PWM2 高電平使 Q4 的 be 極正向?qū)ā?/div>
Q4 導通后，Q3 的 be 極正向?qū)ā?/div>
Q3 導通，驅動壓電陶瓷蜂鳴片發聲。

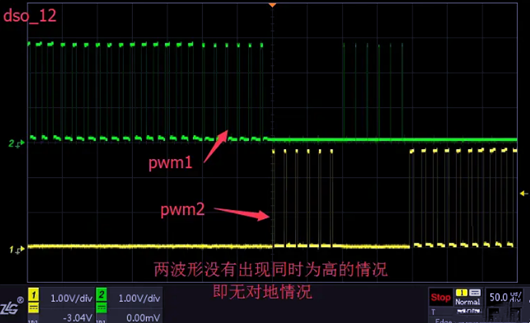

利用示波器測量 PWM1 和 PWM2 的實際控制波形可以發現，兩者不會同時出現高電平。若出現同時高電平的情況，Q1、Q2、Q3、Q4 會同時導通，導致電源 VCC 直接對地短路。

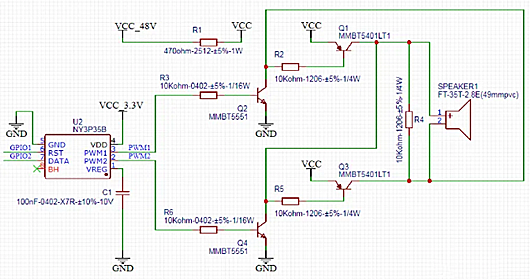

PWM1 和 PWM2 信號可以由語音芯片產生，這里以 NY3P35B 為例進行說明。可以將指定聲音文件燒錄進該芯片，通過 GPIO1 和 GPIO2 兩個信號對語音芯片進行控制。
